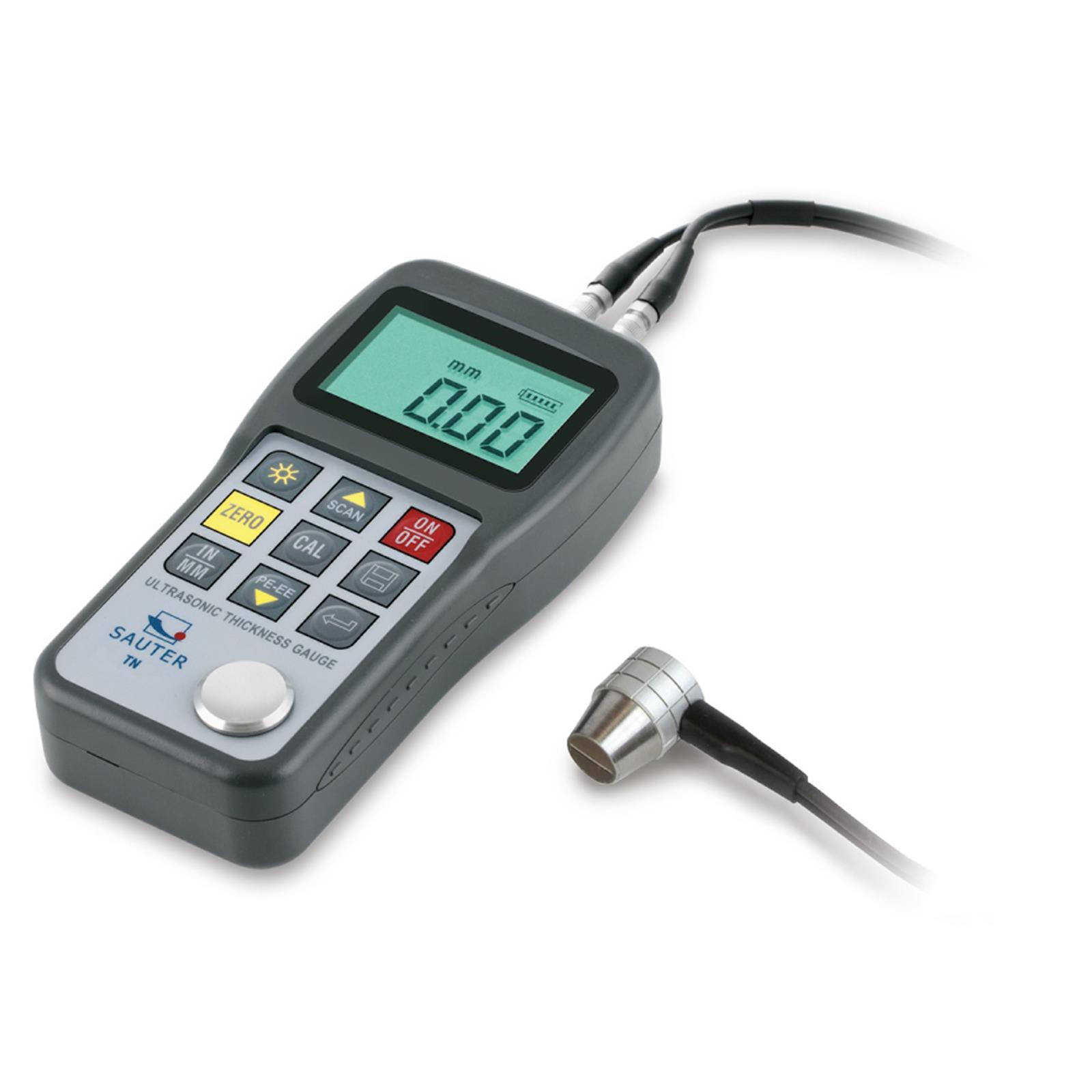

Ultraschall-Materialdickenmessgerät SAUTER TN 80
- Mobiles Ultraschall-Materialdickenmessgerät mit externem Messkopf
- Varianten: 0,1 mm (0,75–80 mm) oder 0,01 mm (1,2–230 mm)
- Einzelpunktmodus oder Scanmodus (bis 10 Messungen/s)
- Interner Datenspeicher, 0,01-mm-Variante mit USB-Schnittstelle
- Inkl. Kontaktgel, Batterien, Messkopf und Tragekoffer
Ultraschall-Materialdickenmessgerät SAUTER TN 80
Das mobile Ultraschall-Materialdickenmessgerät SAUTER TN 80 ist für die zerstörungsfreie Prüfung von Materialstärken konzipiert. Es eignet sich für eine Vielzahl ultraschallleitender Materialien, darunter Metalle, Kunststoffe, Keramik, Verbundwerkstoffe, Epoxid und Glas. Je nach Anforderung stehen zwei Ausführungen zur Auswahl: eine Variante mit 0,1 mm Ablesbarkeit und Messbereich bis 80 mm sowie eine Variante mit 0,01 mm Ablesbarkeit und erweitertem Messbereich bis 230 mm.
Die Messung erfolgt nach dem Puls-Echo-Prinzip: Ein kurzer Ultraschallimpuls wird vom externen Messkopf in das Material eingekoppelt, an der Rückseite reflektiert und wieder empfangen. Aus der gemessenen Laufzeit berechnet das Gerät die Materialdicke. Für reproduzierbare Ergebnisse stehen Funktionen zur Nulleinstellung, Schallgeschwindigkeits-Kalibrierung sowie eine Zweipunkt-Kalibrierung zur Verfügung.
Für den Einsatz in der Praxis bietet das Gerät zwei Arbeitsmodi: Einzelpunktmessung oder Scanmodus mit bis zu 10 Messungen pro Sekunde. Eine Koppelungsstatusanzeige unterstützt die korrekte Ankopplung des Messkopfs. Zudem verfügt das Gerät über einen internen Datenspeicher. Die 0,01-mm-Variante ist zusätzlich mit einer USB-Datenschnittstelle ausgestattet, um gespeicherte Messdaten auf den PC zu übertragen.
Beide Varianten werden im robusten Tragekoffer geliefert und sind inklusive externer Sonde, Batterien und Ultraschall-Kontaktgel sofort einsatzbereit.
Ihre Vorteile
- Zerstörungsfreie Materialdickenmessung nach Puls-Echo-Prinzip
- Zwei Varianten mit unterschiedlicher Ablesbarkeit und Messbereich
- Einzelpunktmodus oder Scanmodus mit bis zu 10 Messungen pro Sekunde
- Kalibrierfunktionen, Koppelungsstatusanzeige und interner Datenspeicher
- Lieferung im Tragekoffer inkl. Messkopf, Kontaktgel und Batterien
Typische Einsatzbereiche
- Metallverarbeitung und Maschinenbau
- Öl- und Gasindustrie
- Luft- und Raumfahrt
- Kunststofftechnik
- Schiffsindustrie
Technische Daten
| Eigenschaft | TN 80-0.1US (0,1 mm) | TN 230-0.01US (0,01 mm) |
| Ablesbarkeit Materialdicke | 0,1 mm | 0,01 mm |
| Messbereich Puls-Echo | 0,75–80 mm | 1,2–230 mm |
| Materialdicke Puls-Echo min. | 0,75 mm | 1,2 mm |
| Materialdicke Puls-Echo max. | 80 mm | 230 mm |
| Toleranz | 0,5% von Max | 0,5% von Max |
| Einheiten | mm, inch | mm, inch |
| Schallgeschwindigkeit | 1000–9999 m/s | 1000–9999 m/s |
| Messkopf | Extern, ∅ 6 mm | Extern, ∅ 10 mm |
| Messfrequenz Messkopf | 7 MHz | 5 MHz |
| Scanmodus | 10 Messungen pro Sekunde | 10 Messungen pro Sekunde |
| Datenspeicher | Intern (bis zu 20 Dateien, je bis zu 100 Werte) | Intern (bis zu 20 Dateien, je bis zu 100 Werte) |
| Schnittstellen | - | USB-Device |
| Batterie | 2 x 1,5 V AA | 2 x 1,5 V AA |
| Material Gehäuse | Kunststoff | Kunststoff |
| Abmessungen (B x T x H) | 150 x 74 x 32 mm | 150 x 74 x 32 mm |
| Kabellänge | 0,9 m | 0,9 m |
| Lieferumfang | Betriebsanleitung, Batterien, externer Messkopf (∅ 6 mm), Ultraschall-Kontaktgel, Tragekoffer | Betriebsanleitung, Batterien, externer Messkopf (∅ 10 mm), Ultraschall-Kontaktgel, Tragekoffer |
