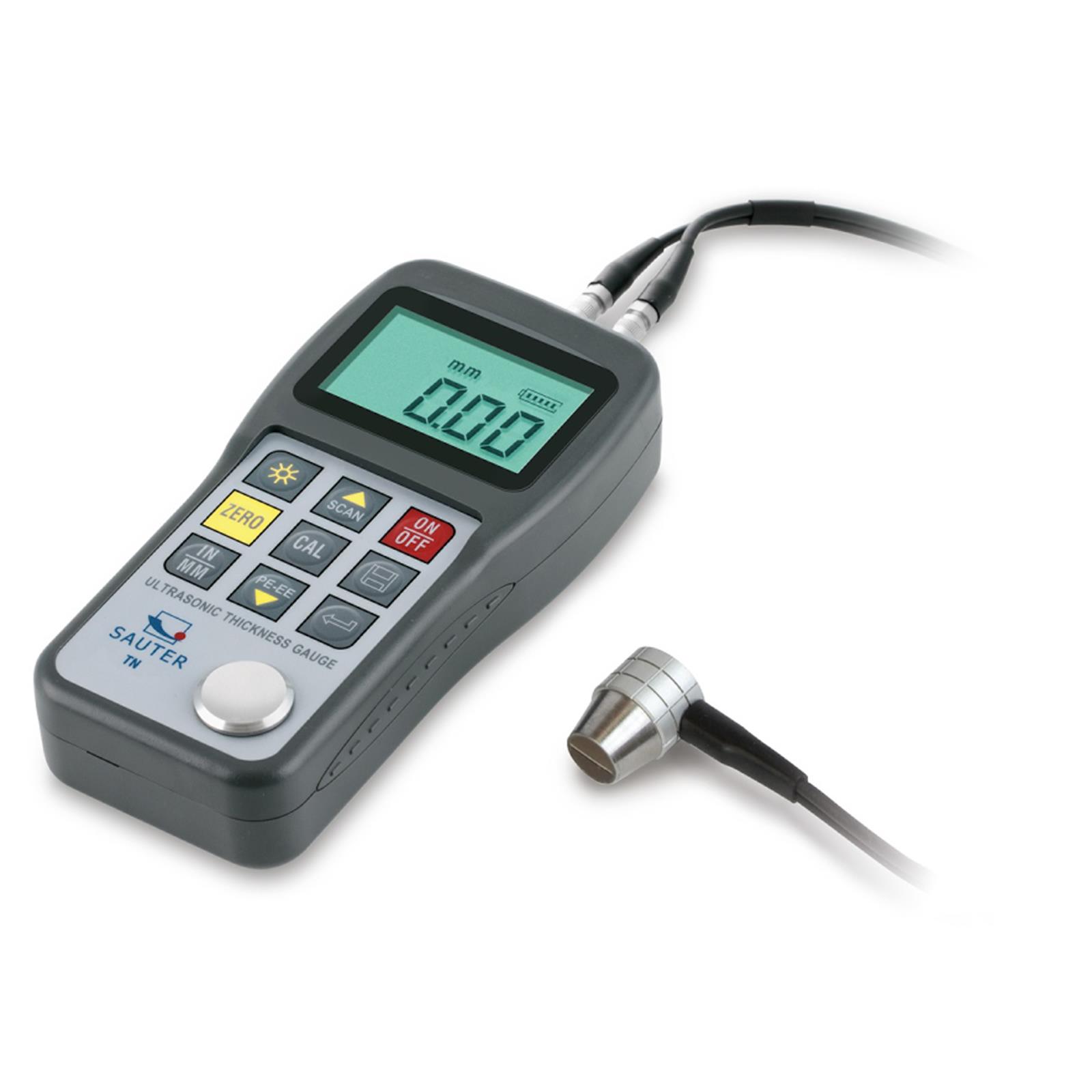

Ultraschall-Materialdickenmessgerät SAUTER TN 230
- Ultraschall-Materialdickenmessgerät SAUTER TN 230 mit externem Messkopf
- Varianten: Ablesbarkeit 0,01 mm oder 0,1 mm
- Messbereich: 1,2–230 mm, Puls-Echo, Toleranz 0,5%
- Einzelpunkt oder Scanmodus, interner Datenspeicher
- Inkl. Kontaktgel, Batterien, Messkopf und Tragekoffer
Ultraschall-Materialdickenmessgerät SAUTER TN 230
Das mobile Ultraschall-Materialdickenmessgerät SAUTER TN 230 ist für die zerstörungsfreie Prüfung von Materialstärken konzipiert und eignet sich für eine Vielzahl ultraschallleitender Materialien, darunter Metalle, Kunststoffe, Keramik, Verbundwerkstoffe, Epoxid und Glas. Je nach Anforderung stehen zwei Varianten mit unterschiedlicher Ablesbarkeit zur Auswahl: 0,01 mm oder 0,1 mm.
Die Messung erfolgt nach dem Puls-Echo-Prinzip: Ein kurzer Ultraschallimpuls wird vom externen Messkopf in das Material eingekoppelt, an der Rückseite reflektiert und wieder empfangen. Aus der gemessenen Laufzeit berechnet das Gerät die Materialdicke. Für reproduzierbare Ergebnisse stehen Funktionen zur Nulleinstellung, Schallgeschwindigkeits-Kalibrierung sowie eine Zweipunkt-Kalibrierung zur Verfügung.
Für den Einsatz in der Praxis bietet der SAUTER TN 230 zwei Arbeitsmodi: Einzelpunktmessung oder Scanmodus mit bis zu 10 Messungen pro Sekunde. Eine Koppelungsstatusanzeige unterstützt die korrekte Ankopplung des Messkopfs. Beide Varianten verfügen über einen internen Datenspeicher für bis zu 20 Dateien mit jeweils bis zu 100 Einzelwerten. Die 0,01-mm-Variante ist zusätzlich mit einer USB-Datenschnittstelle zur Datenübertragung auf den PC ausgestattet.
Beide Varianten werden im robusten Tragekoffer geliefert und sind inklusive externer Sonde, Batterien und Ultraschall-Kontaktgel sofort einsatzbereit.
Ihre Vorteile
- Zerstörungsfreie Materialdickenmessung nach Puls-Echo-Prinzip
- Zwei Varianten: 0,01 mm oder 0,1 mm Ablesbarkeit
- Einzelpunktmodus oder Scanmodus mit bis zu 10 Messungen pro Sekunde
- Interner Datenspeicher, 0,01-mm-Variante zusätzlich mit USB-Schnittstelle
- Lieferung im Tragekoffer inkl. Messkopf, Kontaktgel und Batterien
Typische Einsatzbereiche
- Metallverarbeitung und Maschinenbau
- Öl- und Gasindustrie
- Luft- und Raumfahrt
- Kunststofftechnik
- Schiffsindustrie
Technische Daten
| Eigenschaft | TN 230-0.1US (0,1 mm) | TN 230-0.01US (0,01 mm) |
| Ablesbarkeit Materialdicke | 0,1 mm | 0,01 mm |
| Messbereich Puls-Echo | 1,2–230 mm | 1,2–230 mm |
| Materialdicke Puls-Echo min. | 1,2 mm | 1,2 mm |
| Materialdicke Puls-Echo max. | 230 mm | 230 mm |
| Toleranz | 0,5% von Max | 0,5% von Max |
| Einheiten | mm, inch | mm, inch |
| Schallgeschwindigkeit | 1000–9999 m/s | 1000–9999 m/s |
| Messkopf | Extern, ∅ 10 mm | Extern, ∅ 10 mm |
| Messfrequenz Messkopf | 5 MHz | 5 MHz |
| Scanmodus | 10 Messungen pro Sekunde | 10 Messungen pro Sekunde |
| Datenspeicher | Intern (bis zu 20 Dateien, je bis zu 100 Werte) | Intern (bis zu 20 Dateien, je bis zu 100 Werte) |
| Schnittstellen | - | USB-Device |
| Batterie | 2 x 1,5 V AA | 2 x 1,5 V AA |
| Material Gehäuse | Kunststoff | Kunststoff |
| Abmessungen komplett montiert (B x T x H) | 150 x 74 x 32 mm | 150 x 74 x 32 mm |
| Kabellänge | 0,9 m | 0,9 m |
| Lieferumfang | Betriebsanleitung, Batterien, externer Messkopf (∅ 10 mm), Ultraschall-Kontaktgel, Tragekoffer | Betriebsanleitung, Batterien, externer Messkopf (∅ 10 mm), Ultraschall-Kontaktgel, Tragekoffer |
