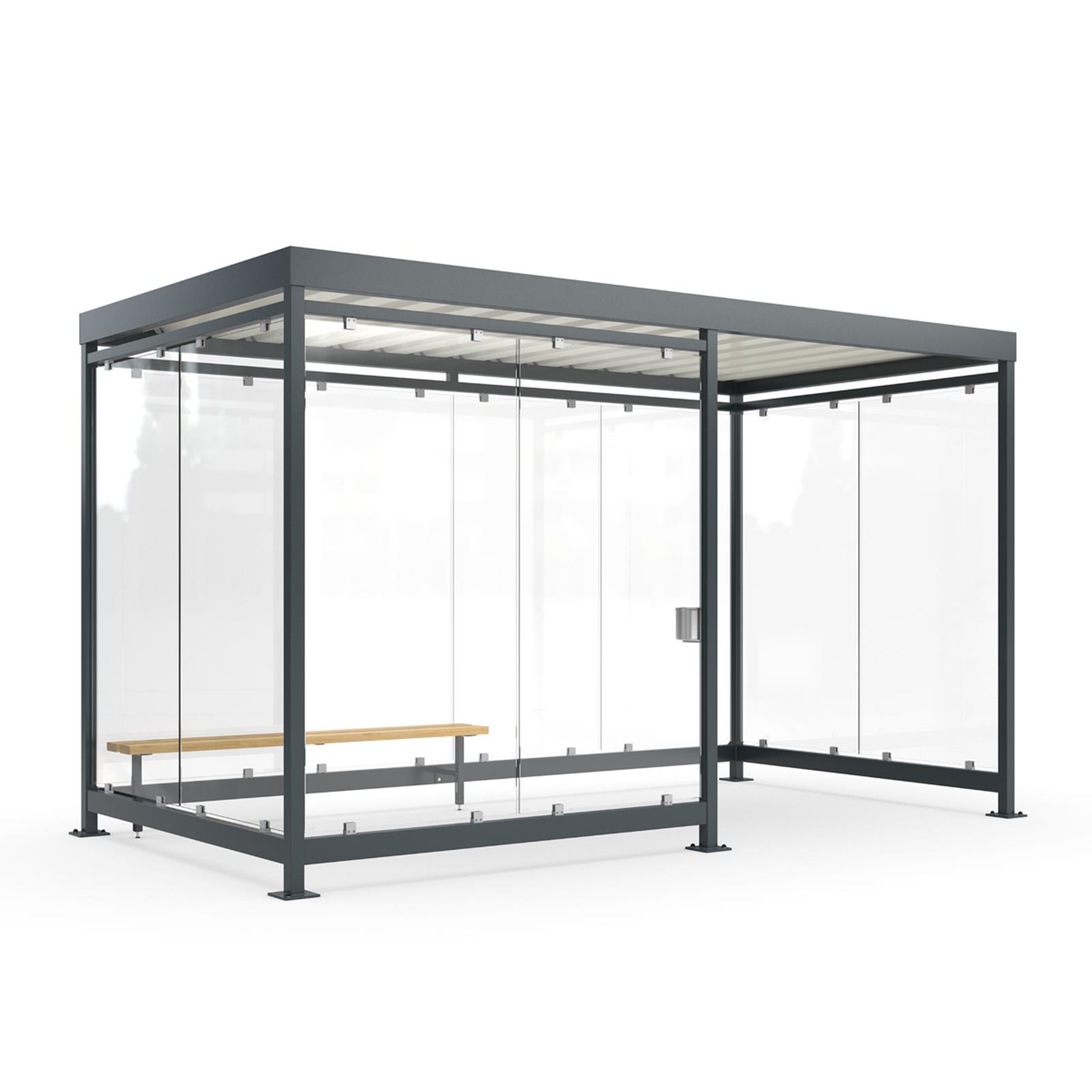

Überdachung Set aus Stahl, 4195 x 2165 x 2510 mm

Überdachung Set für moderne, wettergeschützte Außenbereiche

Das Überdachung Set ist die hochwertige Lösung für Unternehmen, öffentliche Einrichtungen, Hotels oder gewerbliche Standorte, die einen geschützten und optisch ansprechenden Aufenthaltsbereich im Außenraum schaffen möchten. Mit seiner offenen Flachdachkonstruktion, großflächigen ESG-Verglasung und der modernen Formsprache eignet sich das Set ideal für repräsentative Außenanlagen mit hohem Anspruch an Funktion und Gestaltung.

Die robuste Stahlkonstruktion ist für den dauerhaften Außeneinsatz ausgelegt und wird fertig montiert im Herstellerwerk geliefert. Das Dach verfügt über eine integrierte Wasserrinne zur Entwässerung nach hinten. Mit einer Breite von 4195 mm, einer Tiefe von 2165 mm und einer Höhe von 2510 mm bietet die Überdachung großzügigen Platz für einen komfortablen und witterungsgeschützten Aufenthalt. Die lichte Höhe beträgt 2360 mm.

Das Set ist in zwei Varianten erhältlich. Die Ausführung mit Grünbedachung verfügt über vorbepflanzte Sedum-Kassetten für ein verbessertes Mikroklima sowie über eine integrierte InLight+ Deckenleuchte mit automatischem Präsenzmelder. Die Variante ohne Grünbedachung ist ebenfalls mit Beleuchtung ausgestattet, jedoch ohne Bepflanzung. Beide Varianten werden inklusive zwei Sitzbänken und einem leicht entleerbaren Wandascher geliefert und sind für die Bodenmontage vorgesehen.

Hinweis

Die Überdachung eignet sich für langlebige, wettergeschützte Außenbereiche und ist mit einer Schneelast von 1,90 kN/m² ausgelegt. Zum Lieferumfang gehören das Koeln K4db Set, eine Montageanleitung und ein Dübelset. Für die Anlieferung ist zu beachten, dass diese per Sattelzug erfolgt und vor Ort geeignete Bedingungen für Durchfahrt, Rangieren und Entladung vorhanden sein müssen.

Ihre Vorteile

• Großzügige Überdachung für professionelle Außenbereiche
• Erhältlich mit oder ohne Grünbedachung
• Robuste Stahlkonstruktion mit ESG-Verglasung und integrierter Entwässerung
• Inklusive zwei Sitzbänken, Wandascher und Beleuchtung
• Fertig montiert geliefert für eine schnelle Umsetzung vor Ort

Ausstattung-Eigenschaften

• Statik: Die Konstruktion ist typengeprüft
• Schneelast: Sk= 1,9 kN/m²/li>
• Windlast: Die Konstruktion ist zulässig für die Windlastzonen I-III
• Formschöner, von allen Seiten gut einsehbarer Raucherunterstand aus verzinkten Stahlprofilen und Sicherheitsglas. Tragende Rahmenkonstruktion aus Profilrohren
• Flachdach (pfettenloses Dachsystem) aus umlaufendem Abkantprofil (150 mm) mit innen- liegender, bitumierter Wasserrinne. Dacheindeckung aus Profilblech beidseitig bandverzinkt und farbbeschichtet ähnlich RAL 9002 Grauweiß

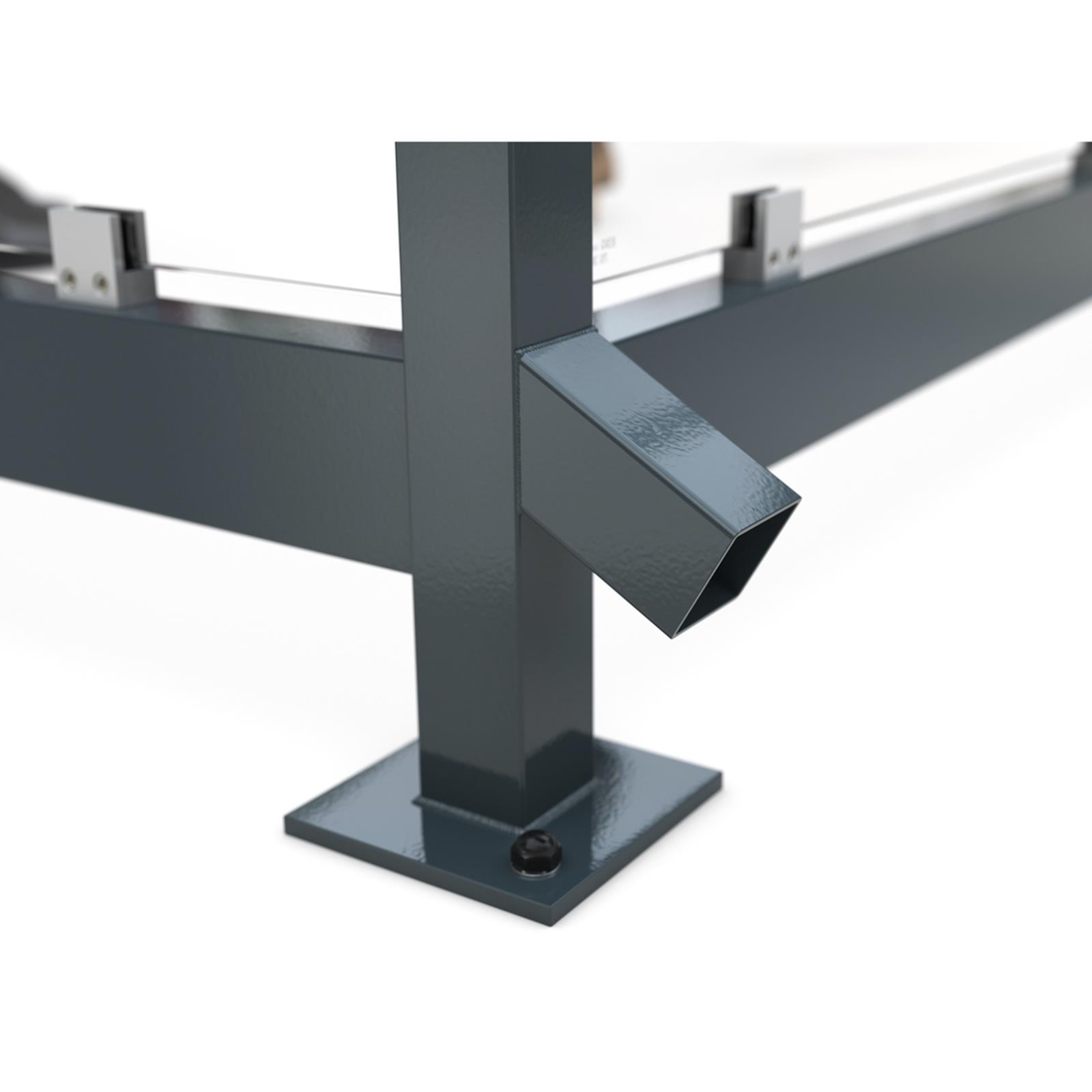

• Die Entwässerung erfolgt durch den hinteren rechten Eckpfosten mittels Wasserspeier zur Rückseite (Wasseraustritt ca. 120 mm über dem Boden)

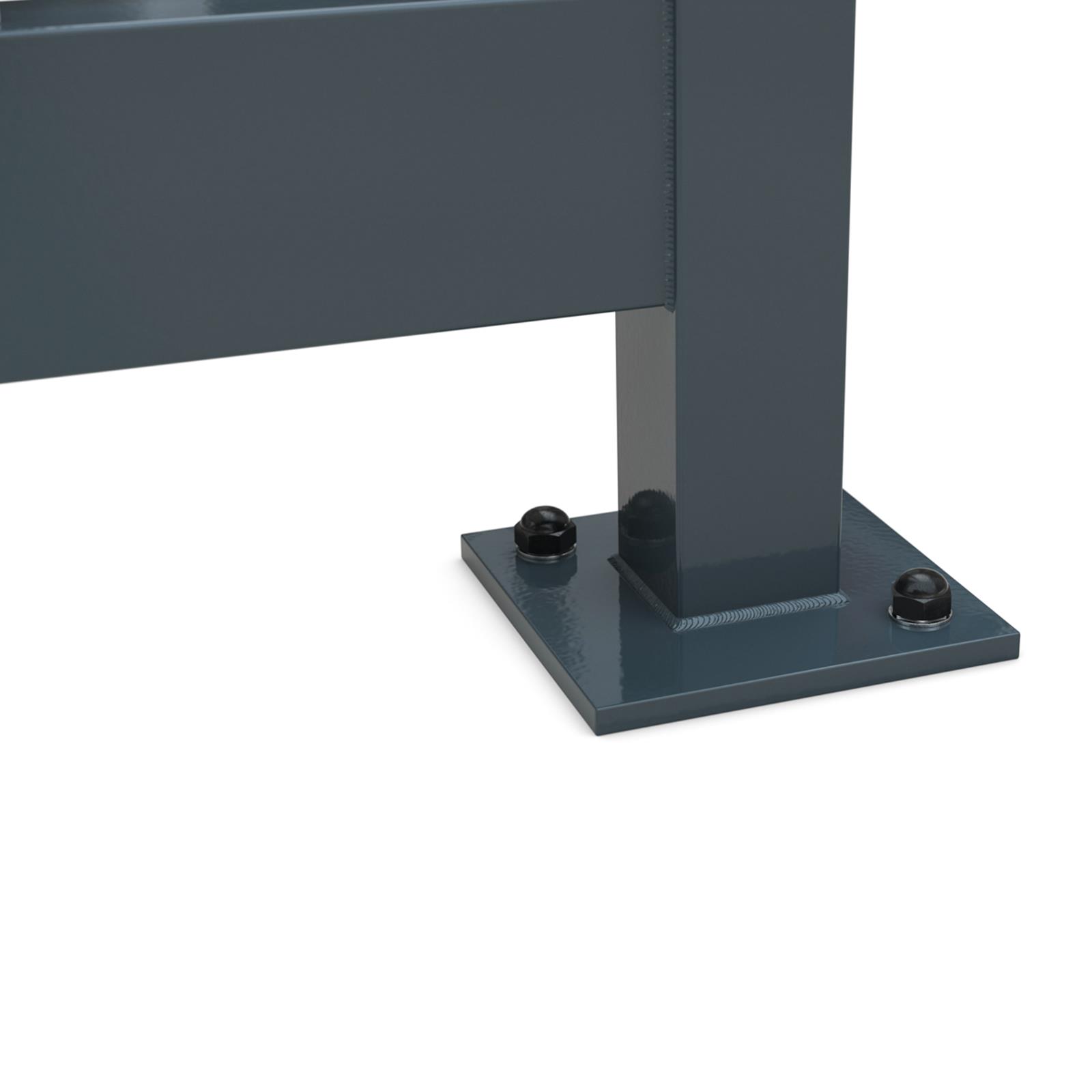

• 5 Pfosten mit Fußplatten zum Aufdübeln
• Inkl. Bodenbefestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen

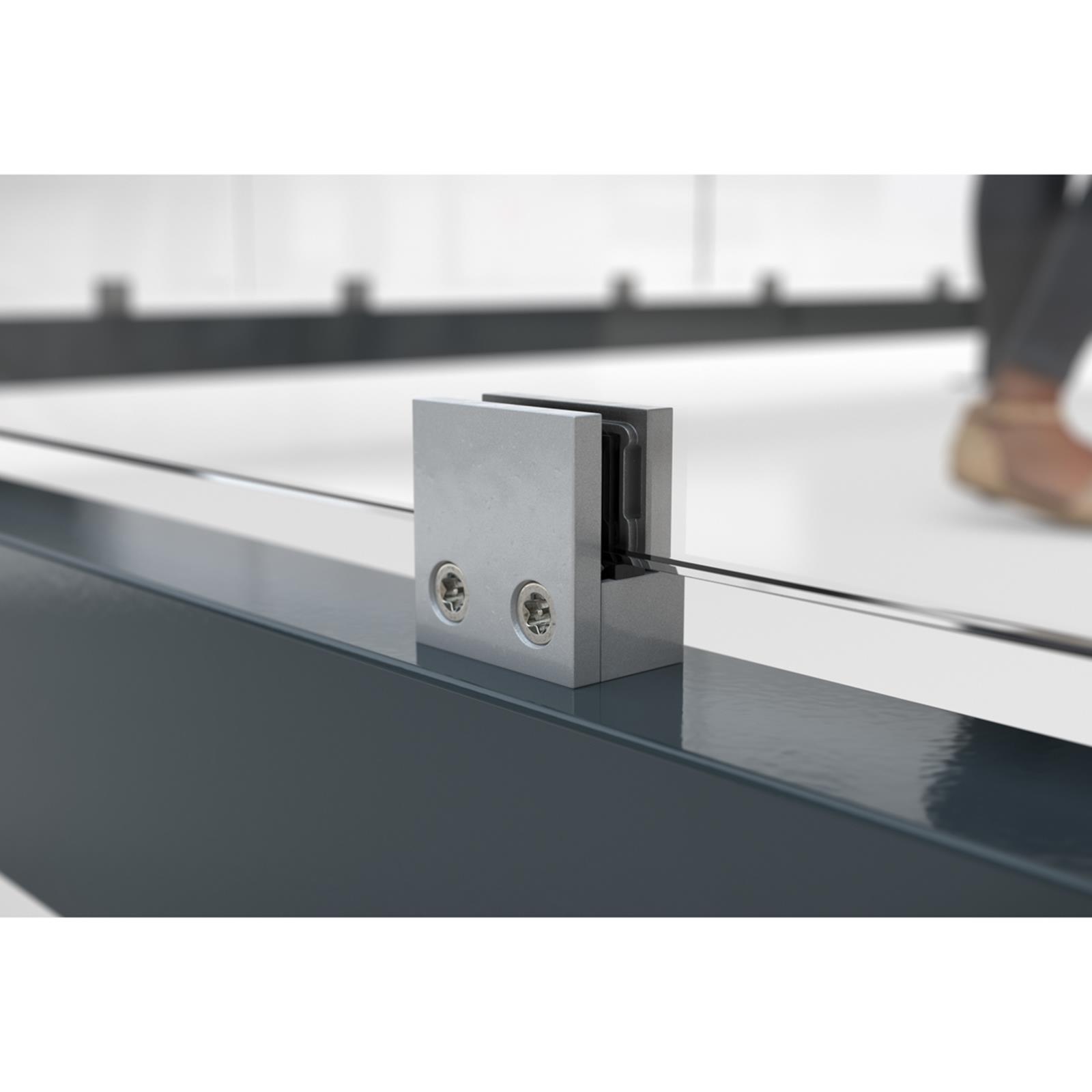

• 4 Rück-, 2 Seitenwände links, 2 Seitenwände rechts und 2 Windfangelement vorne links aus Einscheibensicherheitsglas (ESG) glashell mit Glashaltern befestigt

Die Grundausstattung umfasst:

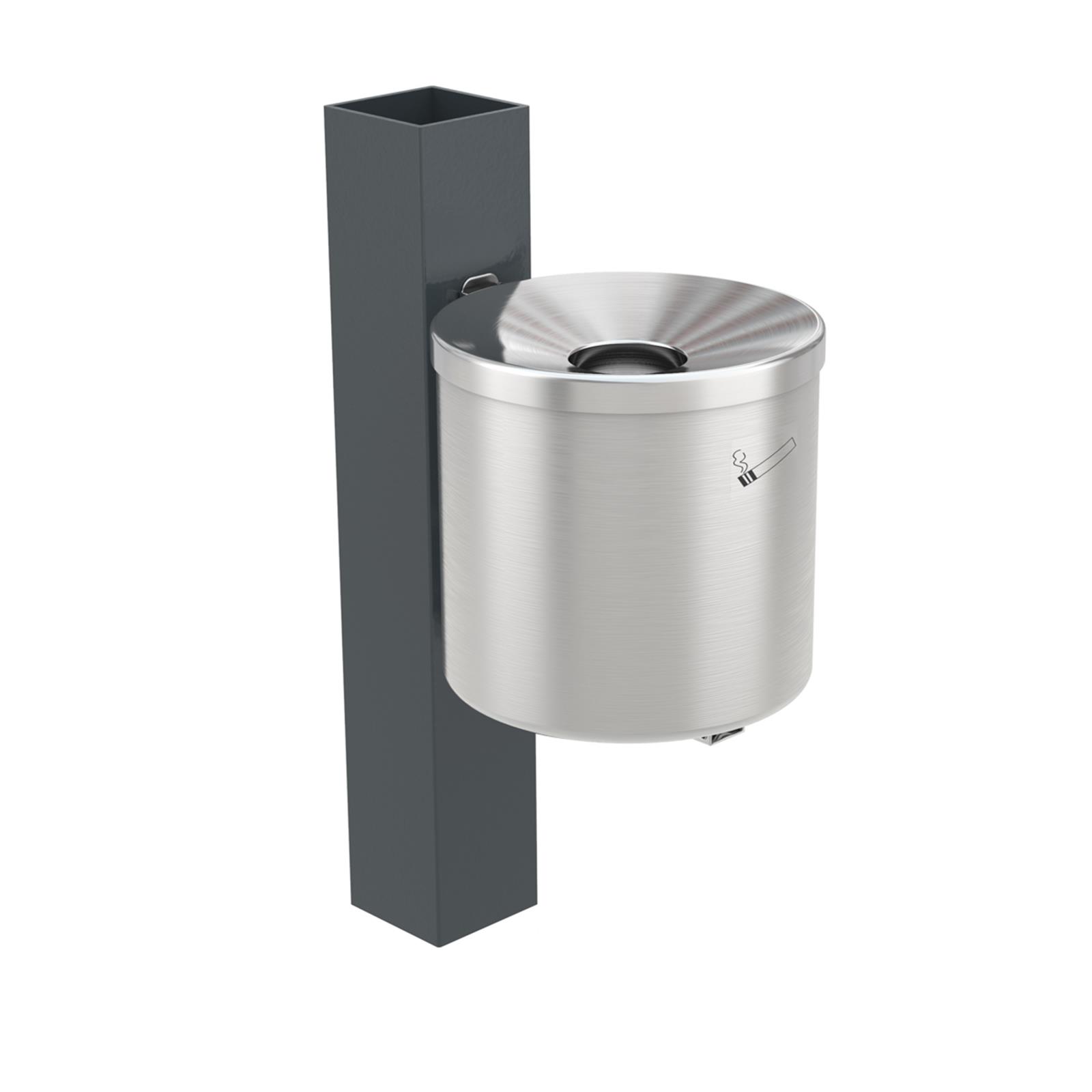

• Unseren Ascher Cubix 2 am linken Eingangspfosten montiert

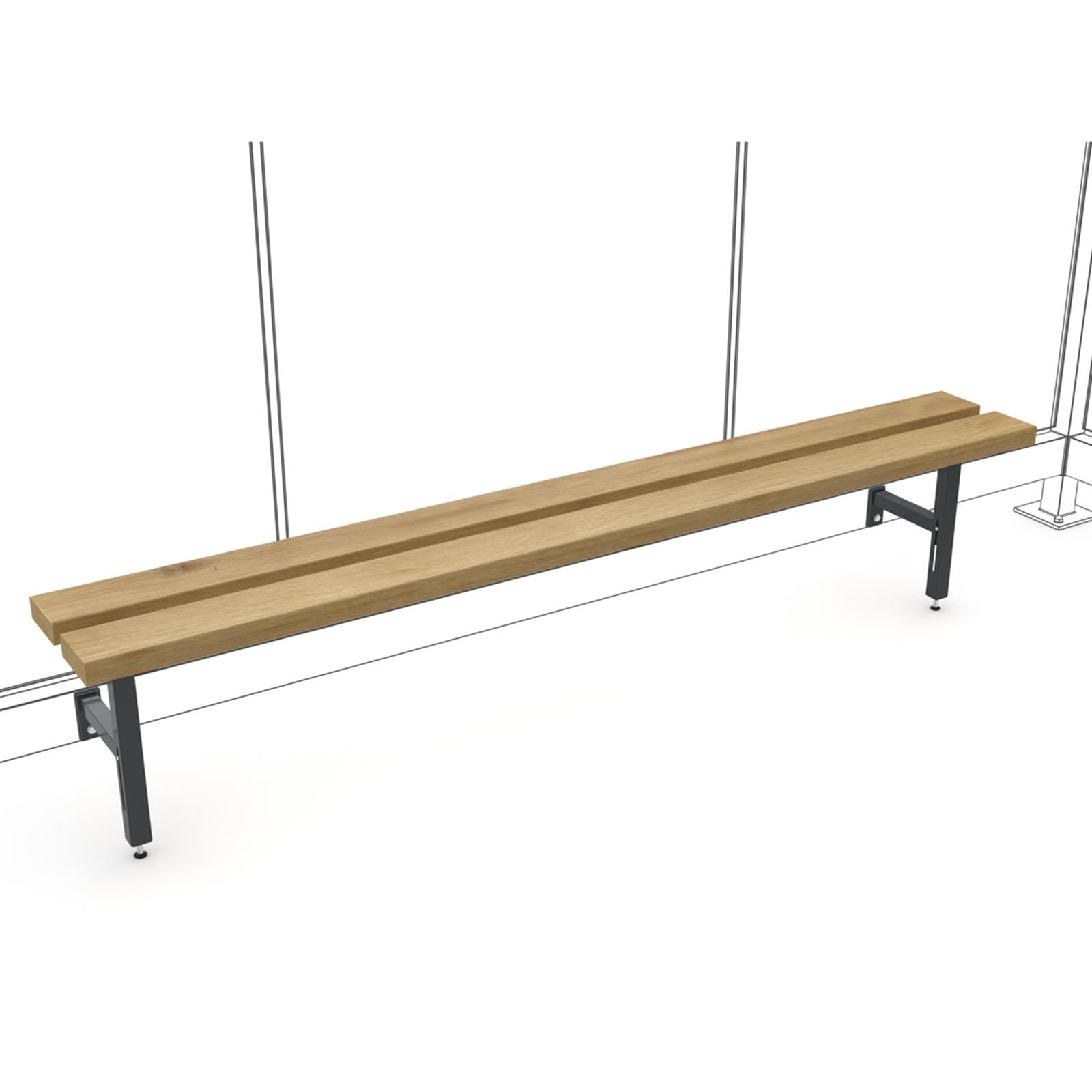

• Zweimal die Sitzbank RELAX NATURE 2000 in RAL 7016 an der Rückwand
• Der Eingang erfolgt über die Vorderseite rechts, Eingangsmaß ca. 1970 mm
• Korrosionsschutz: Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert. Korrosivitätsschutzklasse: C4 medium (Korrosivität in Anlehnung an DIN EN ISO 12944-2)
• Dachblech (Untersicht): RAL 9002 Grauweiß
• Stahlkonstruktion: RAL 7016 Anthrazitgrau
