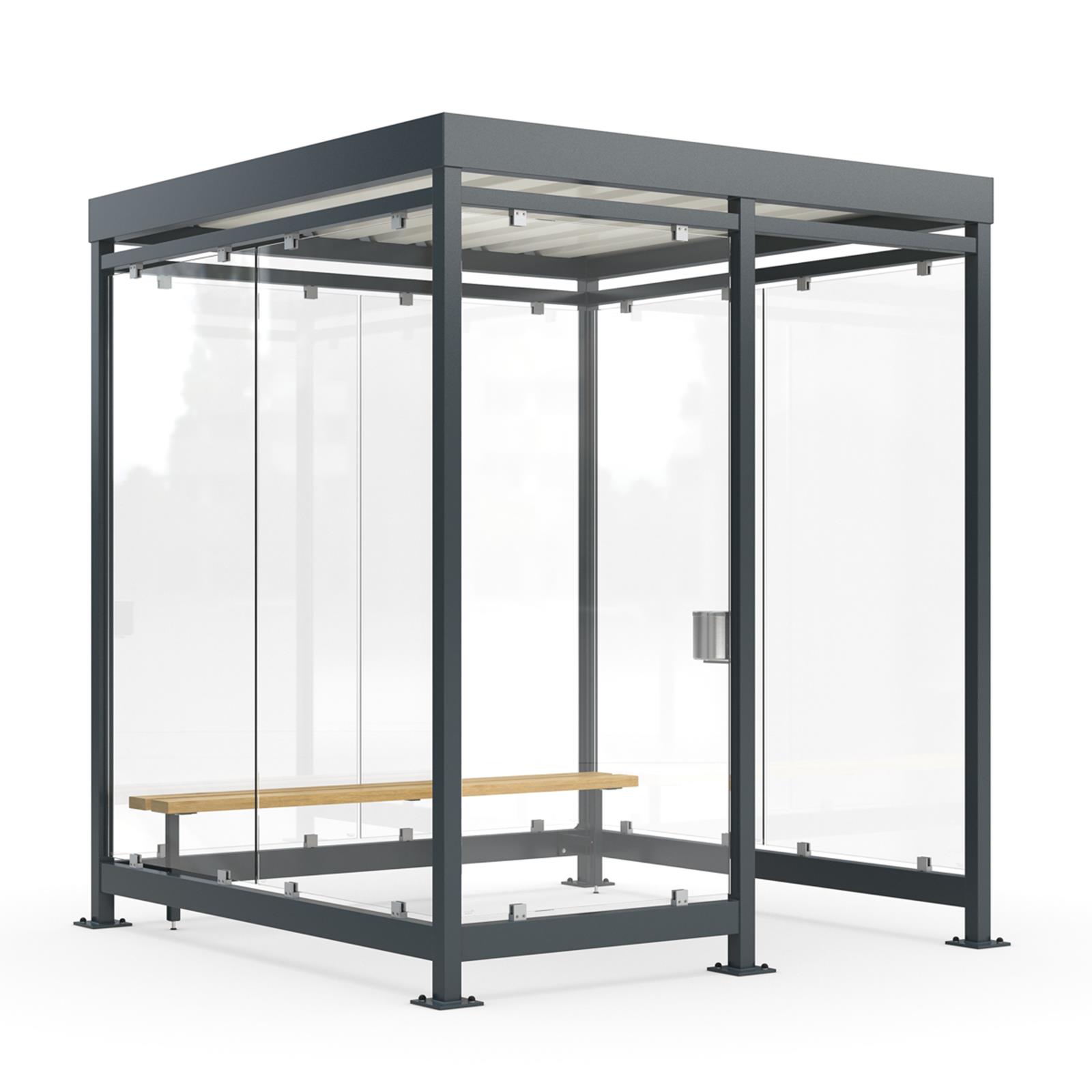

Raucherunterstand Set Black Edition, 2165 x 2165 x 2510 mm ohne Grünbedachung

Raucherunterstand Set Black Edition für moderne und wettergeschützte Außenbereiche

Das Raucherunterstand Set Black Edition ist die hochwertige Lösung für Unternehmen, öffentliche Einrichtungen, Hotels, Gewerbestandorte und andere stark frequentierte Außenbereiche, in denen ein geschützter und optisch ansprechender Raucherbereich geschaffen werden soll. Mit seiner modernen Linienführung, der offenen Flachdachkonstruktion und der großflächigen Verglasung fügt sich der Unterstand harmonisch in anspruchsvolle Architektur- und Außenkonzepte ein.

Beide Varianten basieren auf einer robusten Stahlkonstruktion mit ESG-Verglasung, einer integrierten Wasserrinne zur Entwässerung nach hinten sowie einer Grundfläche von 4,30 m². Die Bodenmontage sorgt für eine dauerhafte und stabile Installation. Mit einer lichten Breite von 2045 mm, einer lichten Tiefe von 2105 mm und einer lichten Höhe von 2360 mm bietet der Unterstand ausreichend Platz für komfortable Nutzung im täglichen Betrieb.

Die Variante mit Grünbedachung ergänzt die Konstruktion um vorbepflanzte Sedum-Kassetten und unterstützt damit ein besseres Mikroklima sowie eine besonders hochwertige Außenwirkung. Zusätzlich ist diese Ausführung mit einer integrierten InLight+ Deckenleuchte mit automatischem Präsenzmelder ausgestattet. Geliefert wird sie inklusive Sitzbank und leicht entleerbarem Wandascher. Die Variante ohne Grünbedachung setzt auf verzinkten, farbbeschichteten Stahl, ist ebenfalls mit Beleuchtung ausgestattet und wird inklusive Sitzbank und leicht entleerbarem Ascher geliefert.

Hinweis:Das Raucherunterstand Set wird fix und fertig montiert angeliefert. Für die Anlieferung ist zu beachten, dass diese per Sattelzug bis zur frei mit LKW erreichbaren Baustelle erfolgt. Zur Entladung wird ein Stapler oder Kran mit bis zu 2.000 kg Hubkraft und 2,4 m langen Staplerschuhen beziehungsweise geeignetem Krangeschirr benötigt. Damit ist die Black Edition eine professionelle Lösung für alle, die auf Witterungsschutz, Design und langlebige Qualität setzen.

Ihre Vorteile

• Hochwertiger Raucherunterstand für professionelle Außenbereiche
• Erhältlich mit oder ohne Grünbedachung
• Robuste Stahlkonstruktion mit ESG-Verglasung und integrierter Entwässerung
• Inklusive Sitzbank sowie Ascherlösung je nach Variante
• Fix und fertig montiert geliefert für eine schnelle Umsetzung vor Ort

Ausstattung-Eigenschaften

• Statik: Die Konstruktion ist typengeprüft
• Schneelast: Sk= 1,9 kN/m²
• Windlast: Die Konstruktion ist zulässig für die Windlastzonen I-III
• Formschöner, von allen Seiten gut einsehbarer Raucherunterstand aus verzinkten Stahlprofilen und Sicherheitsglas. Tragende Rahmenkonstruktion aus Profilrohren
• Flachdach (pfettenloses Dachsystem) aus umlaufendem Abkantprofil (150 mm) mit innen- liegender, bitumierter Wasserrinne. Dacheindeckung aus Profilblech beidseitig bandverzinkt und farbbeschichtet ähnlich RAL 9002 Grauweiß

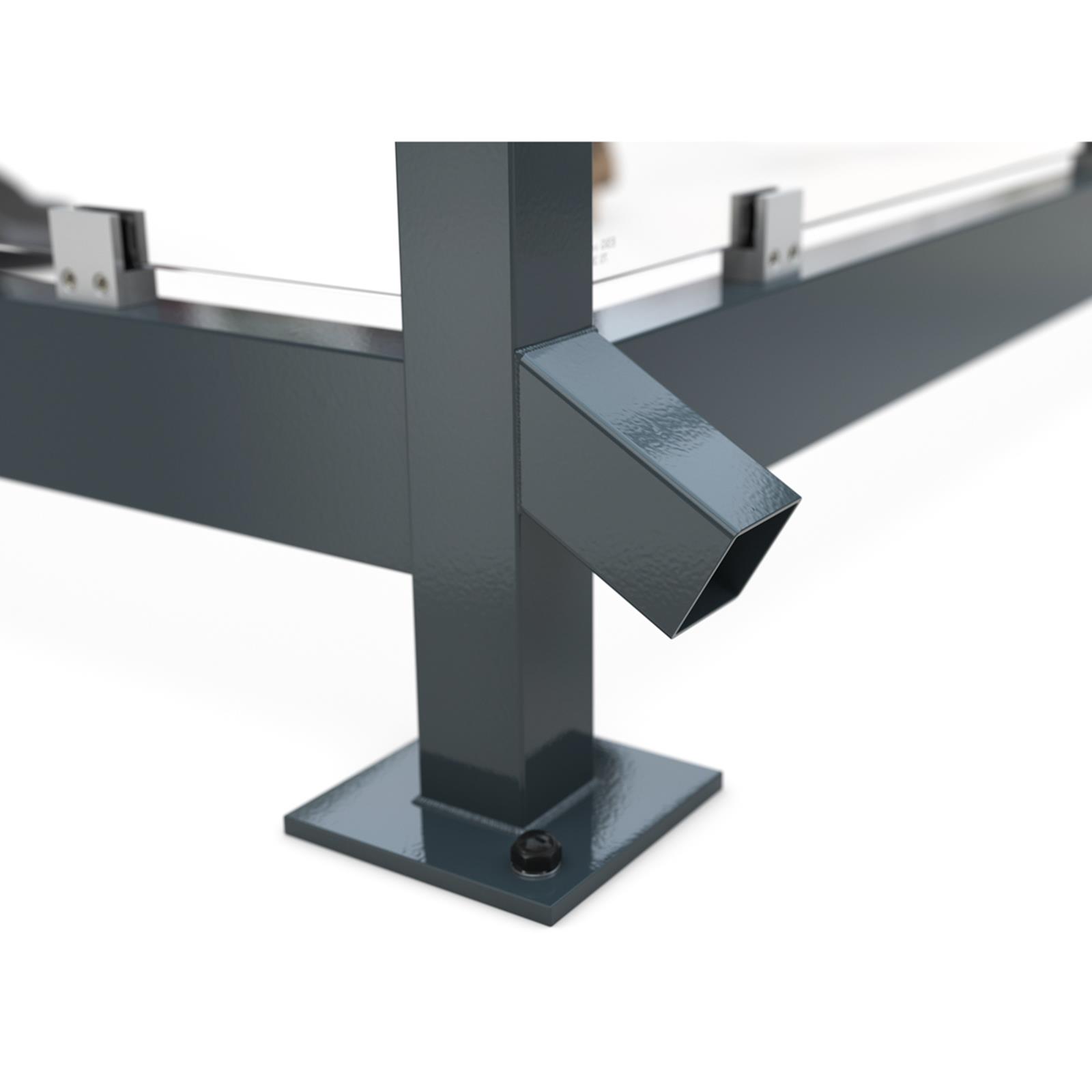

• Die Entwässerung erfolgt durch den hinteren rechten Eckpfosten mittels Wasserspeier zur Rückseite (Wasseraustritt ca. 120 mm über dem Boden)

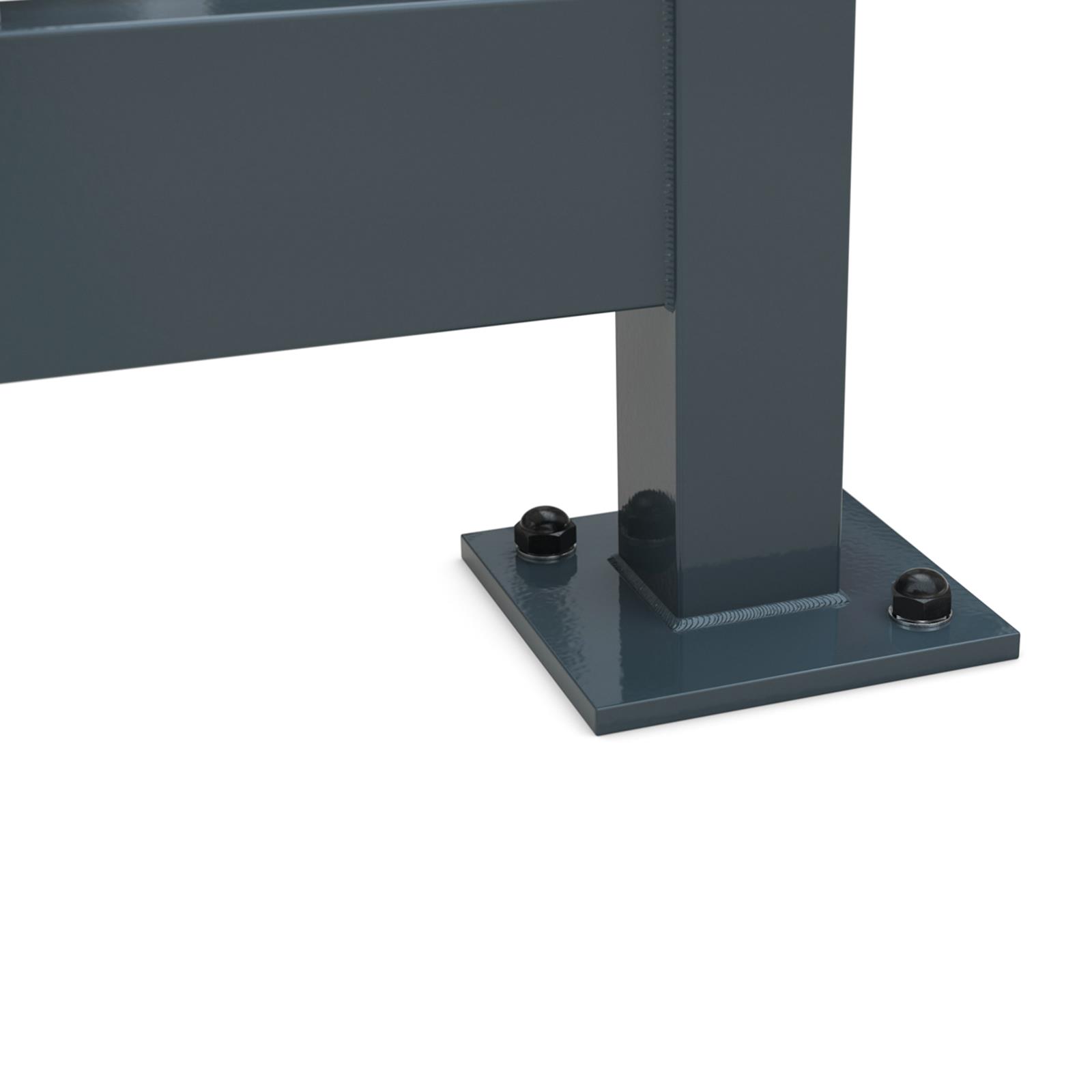

• 5 Pfosten mit Fußplatten zum Aufdübeln
• Inkl. Bodenbefestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen

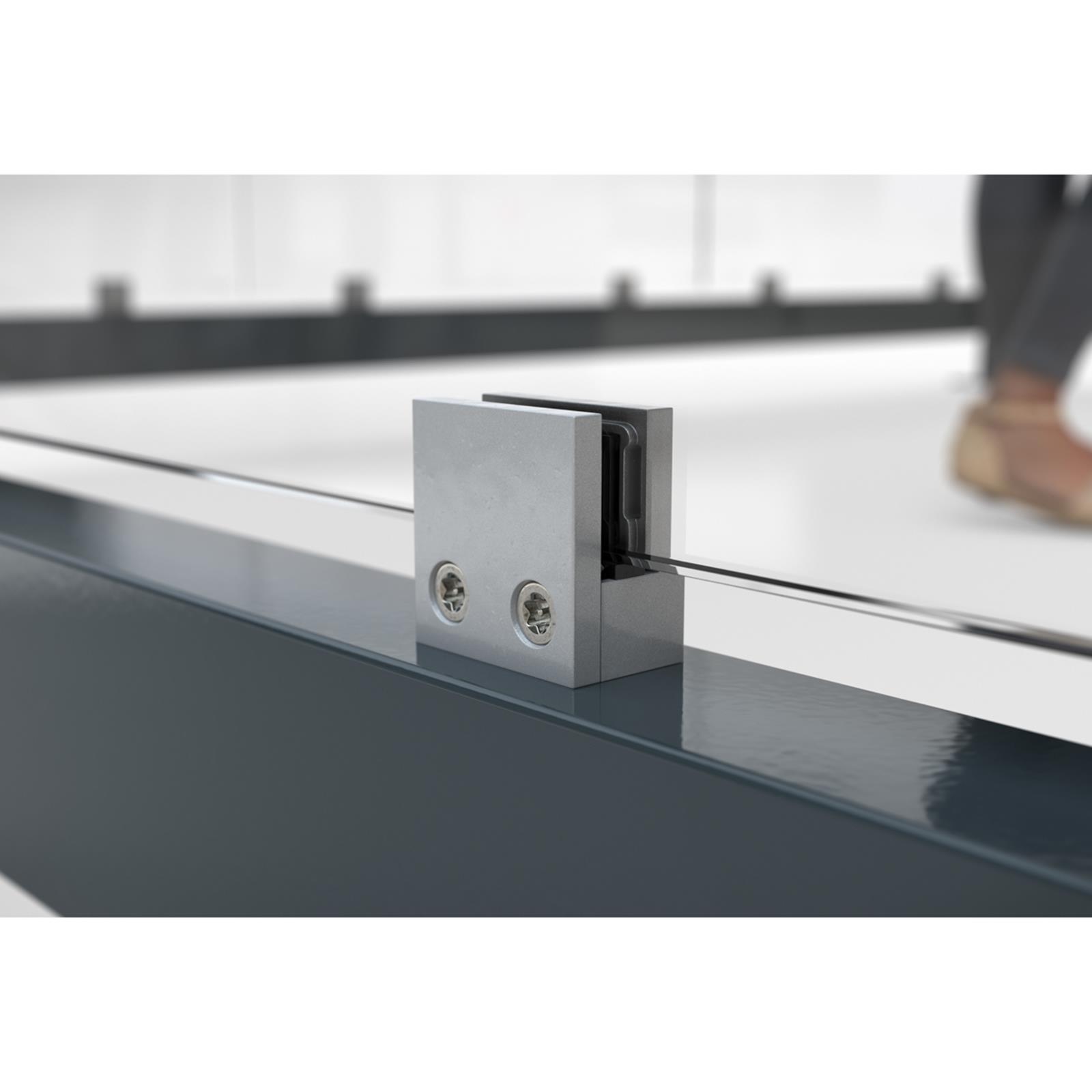

• 2 Rück-, 2 Seitenwände links, 2 Seitenwände rechts und 1 Windfangelement vorne links aus Einscheibensicherheitsglas (ESG) glashell mit Glashaltern befestigt

Die Grundausstattung umfasst:

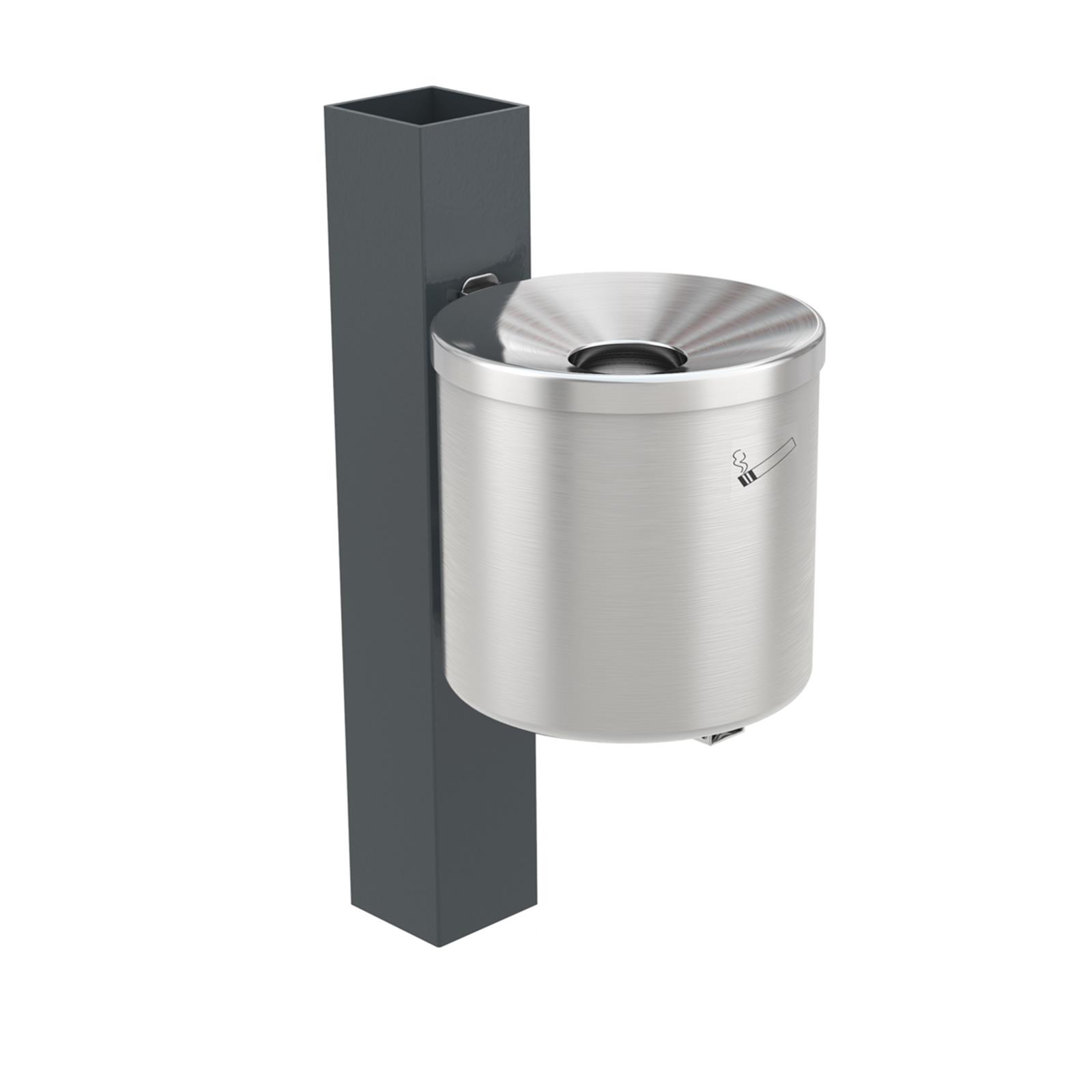

• Unseren Ascher Cubix 2 am linken Eingangspfosten montiert

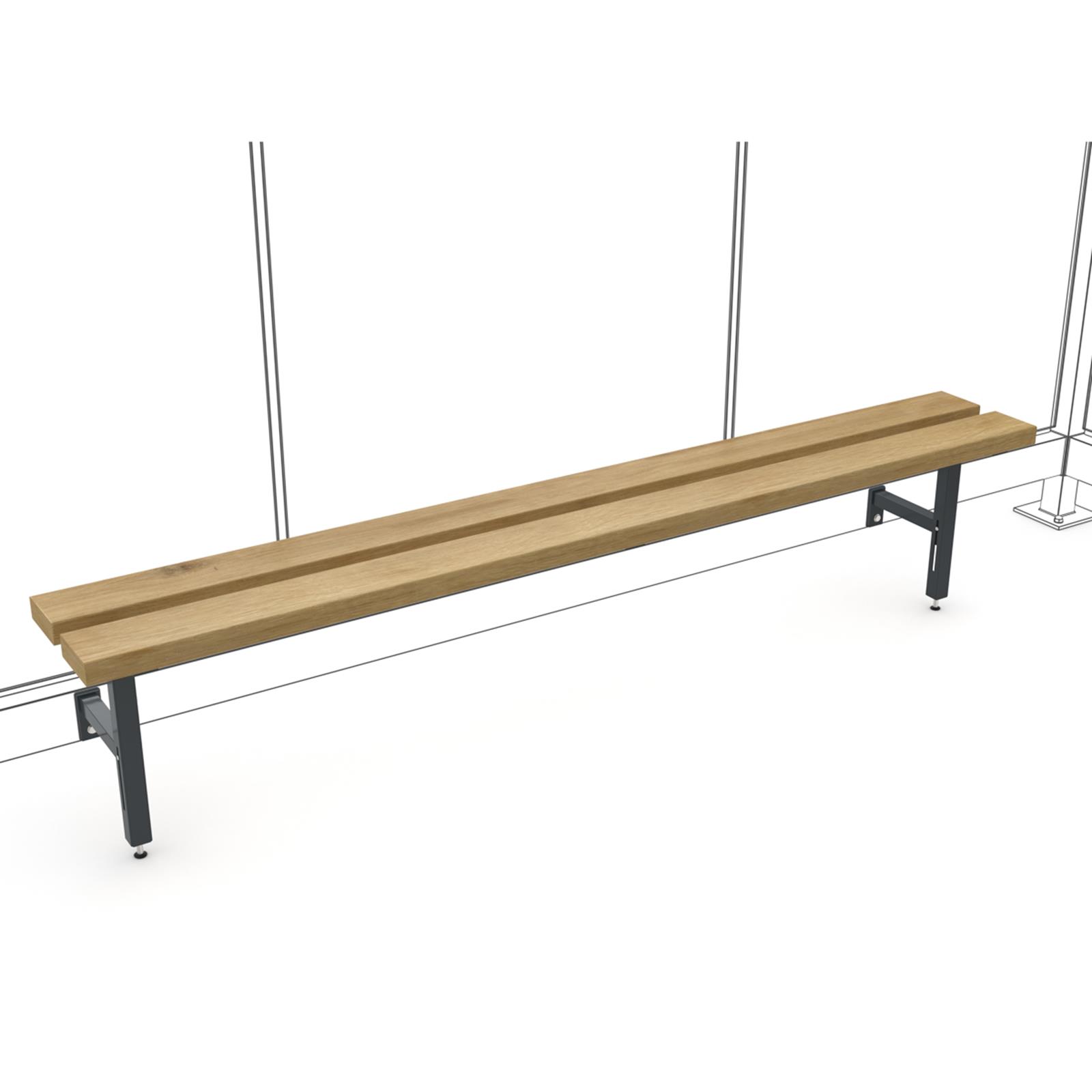

• Der Sitzbank RELAX NATURE 2000 in RAL 7016, an der Rückwand montiert
• Der Eingang erfolgt über die Vorderseite rechts, Eingangsmaß ca. 955 mm
• Korrosionsschutz: Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert. Korrosivitätsschutzklasse: C4 medium (Korrosivität in Anlehnung an DIN EN ISO 12944-2)
• Dachblech (Untersicht): RAL 9002 Grauweiß
• Stahlkonstruktion: RAL 7016 Anthrazitgrau

Technische Daten
